Question

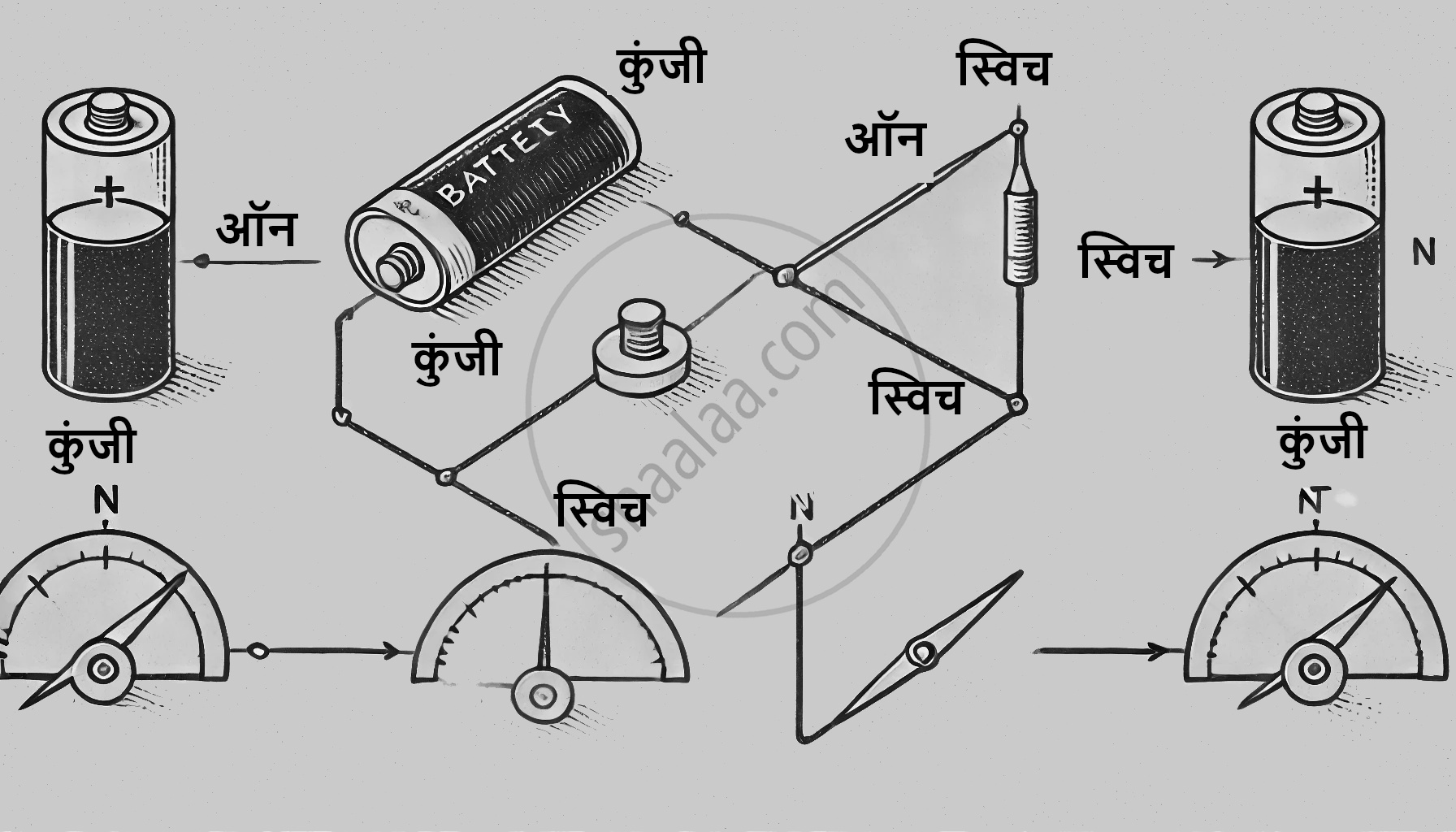

चित्र में दर्शाए गए विद्युत परिपथ को पुन: बनाइए। कुंजी को 'ऑन' की स्थिति में लाइए तथा सावधानीपूर्वक यह प्रेक्षण कीजिए कि चुंबकीय सुई किस दिशा में विश्वेपित होती है। स्विच 'ऑफ' करके विद्युत धारा का प्रवाह रोकिए। शेष परिपथ को यथा स्थिति में रखते हुए केवल सेल के टर्मिनलों के संयोजन उत्क्रमित कर (उलट) दीजिए। पुन: स्विच 'ऑन' कीजिए तथा चुंबकीय सुई के विक्षेप की दिशा नोट कीजिए। अपने प्रेक्षणों का कोई उचित स्पष्टीकरण सोचिए।

Answer 1

1. चित्र में दर्शाए गए विद्युत परिपथ को पुनः बनाना:

   • चित्र में दिखाए गए अनुसार बैटरी, स्विच, तार और चुंबकीय सुई को जोड़ें।

2. स्विच को 'ऑन' करना:

   • स्विच को 'ऑन' करें और ध्यानपूर्वक देखें कि चुंबकीय सुई किस दिशा में विचलित होती है। दिशा नोट करें।

3. स्विच को 'ऑफ' करना:

   • स्विच को 'ऑफ' करें और विद्युत धारा का प्रवाह रोकें।

4. सेल के टर्मिनलों का उत्क्रमण:

   • बैटरी के सकारात्मक और नकारात्मक टर्मिनलों को उलट दें।

5. स्विच को पुनः 'ऑन' करना:

   • स्विच को फिर से 'ऑन' करें और चुंबकीय सुई के विचलन की दिशा को पुनः नोट करें।

6. स्पष्टीकरण:

   • चुंबकीय सुई का विचलन विद्युत धारा के कारण उत्पन्न चुंबकीय क्षेत्र के कारण होता है।
   • जब बैटरी के टर्मिनलों को उलटा जाता है, तो विद्युत धारा की दिशा बदल जाती है, जिससे चुंबकीय क्षेत्र की दिशा बदल जाती है और सुई विपरीत दिशा में विचलित होती है।
