Question

नामनिर्देशित आकृति बनाइए।

एक सौर पॅनेल से 18 V विभवांतर और 3 A विद्युतधारा प्राप्त होती है। 72 V विभवांतर और 9 A विद्युतधारा प्राप्त होने के लिए सौर पॅनल का उपयोग करके सौर अेरे किस प्रकार बना सकते हैं ? इसकी आकृति बनाइये। आकृति में आप सौर पॅनल दर्शाने के लिए विद्युत सेल के पॅनल का उपयोग कर सकते हैं।

Answer 1

दिया गया विभवांतर = 18 V

दी गई विद्युत धारा = 3A.

आवश्यक विभवांतर = 72 V

और आवश्यक विद्युत धारा = 9 A.

1. सौर विद्युत सेलों को समांतर क्रम में जोड़ने पर इन सेलों के विभवांतरों का योगफल नहीं होता है परंतु इन्ही सौर विद्युत सेलों को श्रेणी क्रम में जोड़ने पर इनके विभवांतरों का योगफल होता है।
2. सौर विद्युत सेलों को श्रेणी क्रम में जोड़ने पर इन सेलों के विद्युत धारा का योगफल नहीं होता; परंतु इन विद्युत सेलों को समांतर क्रम में जोड़ने पर इनकी विद्युत धारा का योगफल होता है।

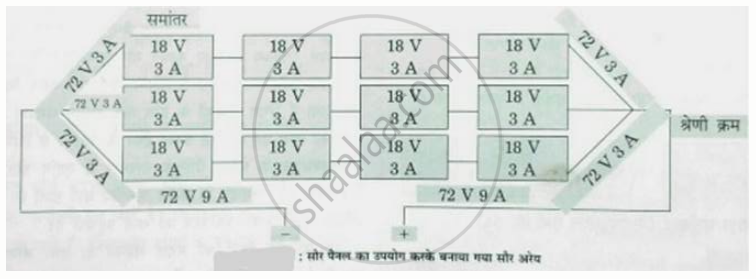

   अतः निम्नानुसार आकृति बनाई जा सकती है।
