Question

नामांकित किरण आरेख का उपयोग करके किसी काँच के त्रिभुजाकार प्रिज्म से होने वाले प्रकाश के अपवर्तन को स्पष्ट कीजिए। इस प्रकार विचलन कोण की परिभाषा लिखिए।

Answer 1

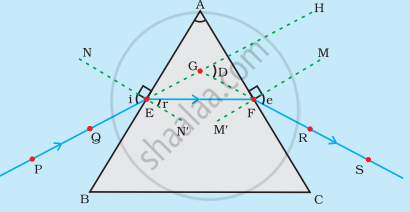

यहाँ PE आपतित किरण है, EF अपवर्तित किरण है और FS निर्गत किरण है। पहली सतह AB पर प्रकाश की एक किरण हवा से कांच में प्रवेश कर रही है। अपवर्तन पर प्रकाश किरण अभिलंब की ओर झुक जाती है। दूसरी सतह एसी पर, प्रकाश किरण कांच से हवा में प्रवेश कर चुकी है। इसलिए यह सामान्य से दूर झुक गया है। प्रिज्म का विशिष्ट आकार उभरती हुई किरण को आपतित किरण की दिशा में एक कोण पर मोड़ देता है। इस कोण को विचलन का कोण कहा जाता है। इस स्थिति में ∠D विचलन का कोण है। आपतित किरण तथा निर्गत किरण के बीच के कोण को विचलन कोण कहते हैं।

PE = आपतित किरण

EF = अपवर्तित किरण

FS = निर्गत किरण

∠A = प्रिज्म का कोण

∠i = आपतन कोण

∠r = अपवर्तन कोण

∠e = निर्गत कोण

∠D = विचलन कोण
