Question
मेज़ के तल में पड़े तार के वृत्ताकार पाश पर विचार कीजिए। मान लीजिए इस पाश में दक्षिणावर्त विद्युत धारा प्रवाहित हो रही है। दक्षिण-हस्त अंगुष्ठ नियम को लागू करके पाश के भीतर तथा बाहर चुंबकीय क्षेत्र की दिशा ज्ञात कीजिए।
Advertisements
Solution 1
पाश के अंदर = मेज के अंदर प्रवेश करती हैं
पाश के बाहर = मेज से बाहर निकलती हुई प्रतीत होती हैं

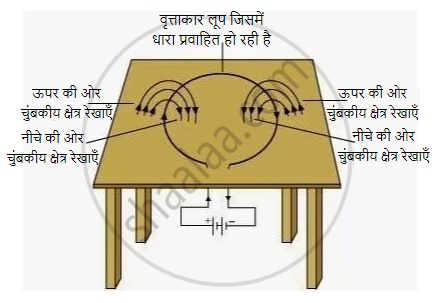

जब वृत्ताकार पाश में धारा नीचे की दिशा में प्रवाहित होता है, तो चुंबकीय क्षेत्र रेखाओं की दिशा ऐसी होगी जैसे वे पाश के बाहर मेज से बाहर निकल रही हों और पाश के अंदर मेज में प्रवेश कर रही हों। इसी प्रकार, जब वृत्ताकार पाश में करंट ऊपर की दिशा में प्रवाहित होता है, तो चुंबकीय क्षेत्र रेखाओं की दिशा ऐसी होगी जैसे वे पाश के बाहर मेज से बाहर निकल रही हों और पाश के अंदर मेज में प्रवेश कर रही हों, जैसा कि दिए गए चित्र में दिखाया गया है।
Solution 2
दी गई आकृति एक वृत्ताकार पाश की है जिसकी चुंबकीय क्षेत्र को दर्शाया गया है। दक्षिण-हस्त अंगुष्ठ नियम लागु करने पर हम पाते हैं कि चुंबकीय क्षेत्र रेखाएँ पाश के अंदर मेज़ के तल की लंबवत बाहर की ओर निर्देशित होती है जबकि पाश के बहार यह अंदर की ओर निर्देशित होती है।
