Question

किसी सरल विद्युत मोटर का नामांकित परिपथ आरेख खींचकर इसकी कार्यविधि स्पष्ट कीजिए। सरल विद्युत मोटर व्यापारिक मोटरों से किस प्रकार भिन्न होते हैं?

Answer 1

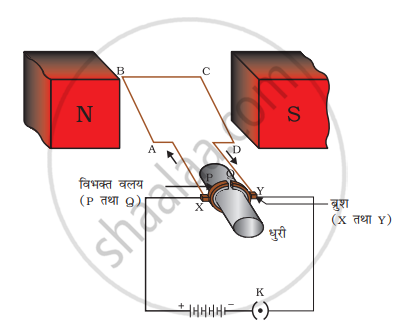

एक विद्युत मोटर एक घूर्णन उपकरण है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करता है। एक साधारण विद्युत मोटर का परिपथ आरेख नीचे दिया गया है।

एक इलेक्ट्रिक मोटर में इंसुलेटेड कॉपर वायर का एक आयताकार कॉइल ABCD होता है। कुंडली को चुंबकीय क्षेत्र के दो ध्रुवों के बीच इस प्रकार रखा जाता है कि भुजाएँ AB और CD चुंबकीय क्षेत्र की दिशा के लंबवत हों। कुंडली के सिरे एक विभक्त वलय के दो हिस्सों P और Q से जुड़े होते हैं। इन अर्धभागों के भीतरी भाग पृथक्कृत होते हैं और एक धुरी से जुड़े होते हैं। जैसा कि चित्र में दिखाया गया है, P और Q के बाहरी कंडक्टिंग किनारे क्रमशः दो कंडक्टिंग ब्रश X और Y को छूते हैं।

कुण्डली ABCD में प्रवाहित धारा चालक X के माध्यम से स्रोत बैटरी से प्रवेश करती है और ब्रश Y के माध्यम से वापस बैटरी में प्रवाहित होती है।

अब कुण्डली की भुजा AB में धारा A से B की ओर प्रवाहित होती है। भुजा CD में यह C से D की ओर प्रवाहित होती है, अर्थात् भुजा AB में धारा की दिशा के विपरीत होती है।

एक चुंबकीय क्षेत्र में धारावाही चालक पर बल की दिशा के लिए फ्लेमिंग के बाएं हाथ के नियम को लागू करने पर, हम पाते हैं कि भुजा AB पर कार्य करने वाला बल इसे नीचे की ओर धकेलता है जबकि भुजा CD पर कार्य करने वाला बल इसे ऊपर की ओर धकेलता है। इस प्रकार कुंडल और धुरा एक धुरी के चारों ओर घूमने के लिए स्वतंत्र रूप से घुड़सवार होते हैं, वामावर्त घुमाते हैं।
