Question

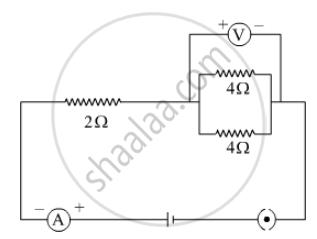

किसी ऐसे विद्युत परिपथ का आरेख खींचिए जिसमें एक सेल, एक कुंजी, एक ऐमीटर तथा 4Ω के दो प्रतिरोधकों के पार्श्व संयोजन के साथ श्रेणीक्रम में एक 2Ω का प्रतिरोधक संयोजित हो और पाश्र्व संयोजन के सिरों के बीच एक वोल्टमीटर संयोजित होंक्या 2Ω प्रतिरोधक के सिरों के बीच विभवांतर 4Ω के दो प्रतिरोधकों के पार्श्व संयोजन के सिरों पर विभवांतर के समान होगा? उत्तर की पुष्टि कीजिए ।

Answer 1

समानांतर में जुड़े दो 4Ω प्रतिरोधों का शुद्ध प्रतिरोध 2Ω है। चूँकि हमारे पास श्रृंखला में समान प्रतिरोध के दो प्रतिरोधक हैं, इसलिए उनमें से प्रत्येक में संभावित गिरावट समान होगी।
