Question

नामांकित आरेख खींचकर किसी विद्युत जनित्र का मूल सिद्धांत तथा कार्यविधि स्पष्ट कीजिए। इनमें ब्रुशों का क्या कार्य है?

Long Answer
Advertisements

Solution

मूल सिद्धांत - विद्युत जनित्र मूलत: विद्युत-चुंबकीय प्रेरण के सिद्धांत पर कार्य करता है। विद्युत जनित्र में यांत्रिक ऊर्जा का उपयोग चुंबकीय क्षेत्र में रखे किसी चालक को घूर्णी गति प्रदान करने में किया जाता है जिसके कारण प्रेरित विद्युत धारा उत्पन्न होती है, जिसकी दिशा फ्लेमिंग के दक्षिण-हस्त वलय नियम द्वारा ज्ञात की जाती है।

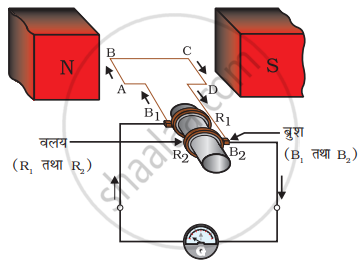

कार्यविधि - मान लीजिए कि प्रारंभिक अवस्था में एक कुंडली ABCD चुंबक के ध्रुवों के बीच उत्पन्न चुंबकीय क्षेत्र में दक्षिणावर्त घुमायी जाती है। भुजा AB ऊपर की ओर तथा भुजा CD नीचे। की ओर गति करती है। फ्लेमिंग का दक्षिण-हस्त नियम लागू करने पर कुंडली में AB तथा CD दिशाओं के अनुदिश प्रेरित विद्युत धारा प्रवाहित होने लगती हैं। बाह्य परिपथ में B2 से B1 की दिशा में विद्युत धारा प्रवाहित होती है।

अब आधे घूर्णन के बाद CD ऊपर की ओर तथा AB नीचे की ओर जाने लगती है। स्पष्टतः कुंडली के अंदर प्रेरित विद्युत धारा की दिशा बदलकर DCBA के अनुदिश हो जाती है और बाह्य परिपथ में B1 से B2 की दिशा में प्रवाहित होती है। इस तरह हम देखते हैं कि प्रत्येक आधे घूर्णन के बाद विद्युत धारा की दिशा बदल जाती है।

ब्रुश के कार्य - ब्रुश B1 और B2 वलयों R1 तथा R2 पर दबाकर रखा जाता है, जो कुंडली में प्रेरित धारा को बाह्य परिपथ में पहुँचाने में सहायक होते हैं।
