Question

नामांकित परिपथ आरेख की सहायता से किसी AC जनित्र की कार्यविधि का वर्णन कीजिए। इसे DC जनित्र में परिवर्तित करने के लिए इस व्यवस्था में क्या परिवर्तन किए जाने चाहिए?

Answer 1

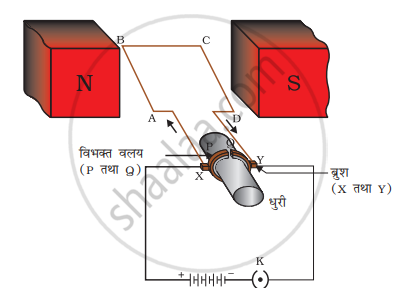

एक AC जनित्र का नामांकित आरेख इस प्रकार है:

AC जनित्र का कार्य इस प्रकार है:

एक विद्युत जनरेटर (जैसा कि ऊपर की आकृति में दिखाया गया है) में एक स्थायी चुंबक के दो ध्रुवों के बीच एक घूर्णन आयताकार कुंडल ABCD होता है। इस कुंडली के दो सिरे दो वलयों R1 और R2 से जुड़े होते हैं। इन वलयों के भीतरी भाग को विद्युतरोधी बनाया जाता है। दो निश्चित ड्राइविंग ब्रश B1 और B2 को रिंग R1 और R2 के खिलाफ अलग से दबाया जाता है।

दो वलय R1 और R2 आंतरिक रूप से एक धुरी से जुड़े हैं।

चुंबकीय क्षेत्र के अंदर कुंडली को घुमाने के लिए एक्सल को यांत्रिक रूप से बाहर से घुमाया जा सकता है। दिए गए बाहरी सर्किट में धारा के प्रवाह को दिखाने के लिए दो ब्रश के बाहरी सिरों को गैल्वेनोमीटर से जोड़ा जाता है।

जब दो वलयों से जुड़ी धुरा को इस प्रकार घुमाया जाता है कि स्थायी चुंबक द्वारा उत्पन्न चुंबकीय क्षेत्र में भुजा AB ऊपर (और भुजा CD नीचे) चलती है। चित्र में दिखाई गई व्यवस्था में कुंडली ABCD को दक्षिणावर्त घुमाएँ। फ्लेमिंग के दाहिने हाथ के नियम को लागू करने से इन भुजाओं में AB और CD दिशाओं में प्रेरित धाराएँ स्थापित होती हैं। इस प्रकार एक प्रेरित धारा ABCD दिशा में प्रवाहित होती है। इसका अर्थ है कि बाह्य परिपथ में धारा B2 से B1 की ओर प्रवाहित होती है।

आधे चक्कर के बाद, भुजा CD ऊपर की ओर तथा AB नीचे की ओर गति करना प्रारंभ करती है। परिणामस्वरूप, डीसीबीए की दिशा में एक शुद्ध प्रेरित धारा को जन्म देते हुए, दो भुजाओं में प्रेरित धाराओं की दिशा उलट जाती है। करंट अब बाहरी सर्किट में B1 से B2 तक प्रवाहित होता है। इस प्रकार, प्रत्येक आधे घूर्णन के बाद, संबंधित भुजाओं में धारा की ध्रुवता उलट जाती है और एक प्रत्यावर्ती धारा उत्पन्न होती है।

डायरेक्ट करंट प्राप्त करने के लिए स्लिप रिंग टाइप कम्यूटेटर के स्थान पर स्प्लिट रिंग टाइप कम्यूटेटर का उपयोग किया जाना चाहिए।
